II.3 – Personnalisation des recettes

Christophe BLAESS - juillet 2021

Nous avons vu comment ajouter des applications dont les recettes sont livrées avec Poky ou référencées sur Open Embedded Layers Index. Supposons que nous devions adapter de manière plus ou moins importante le contenu d’une de ces recettes.

Comment procéder sans toucher aux fichiers originaux ?

Nous allons le voir dans cette séquence...

Adaptation d’une recette de Poky

Il y a plusieurs manières d’adapter un élément d’une image, qui dépendent du type de modification à effectuer. Notre première approche va consister à remplacer un fichier fourni par une recette.

Pour ce faire, on va commencer par rechercher dans l’arborescence de Poky le répertoire où se trouve la recette, et examiner les fichiers présents pour comprendre le mécanisme de construction. Prenons par exemple l’application psplash qui affiche une image lors du boot du système.

[build-qemu]$ cd  ../poky/
[poky]$ find  .  -name psplash
./meta/recipes-core/psplash
./meta-poky/recipes-core/psplash
[poky]$

Surprise, deux répertoires sont consacrés à cette application. Le premier concerne la recette d'origine de psplash, et le second traite de la personnalisation de l'application pour l'image Yocto. Examinons leurs contenus :

[poky]$ ls  meta/recipes-core/psplash/
files  psplash_git.bb
[poky]$ ls  meta/recipes-core/psplash/files/
psplash-init  psplash-poky-img.h psplash-start.service  psplash-systemd.service
[poky]$

Le répertoire de base contient un fichier recette au format .bb qui indique comment télécharger et compiler l’application et un sous-répertoire files/. Dans ce dernier se trouvent un script de lancement psplash-init utilisé quand le système démarre à la manière System V, des fichiers de configuration servant quand le démarrage est géré par Systemd et un fichier header d'extension .h qui contient l’image sous forme de tableau en C :

[poky]$ cat  meta/recipes-core/psplash/files/psplash-poky-img.h
/* GdkPixbuf RGB C-Source image dump 1-byte-run-length-encoded */

#define POKY_IMG_ROWSTRIDE (1920)
#define POKY_IMG_WIDTH (640)
#define POKY_IMG_HEIGHT (480)
#define POKY_IMG_BYTES_PER_PIXEL (3) /* 3:RGB, 4:RGBA */
#define POKY_IMG_RLE_PIXEL_DATA ((uint8*) \
  "\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377" \
  "\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377" \
  "\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377" \
  [...]
  "\377\377\377\377\377\223\377\377\377\322\376\377\374\3\372\374\371\265" \
  "\276\306fx\203\306]oz\3as~\250\260\270\362\367\371\322\376\377\374\377" \
  "\377\377\377\377\377\377\377\377\377\377\377\223\377\377\377\321\376" \
  "\377\374\2\320\326\330p\203\216\312]oz\2hz\205\302\307\312\321\376\377" \
  [...]
  "\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377" \
  "\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377\377" \
  "\377\377\377\377\232\377\377\377")

Ce charabia apparent est bien la représentation d’une image graphique pixel par pixel. Voyons l’autre répertoire — celui plus spécifique Yocto Project — intitulé pspslash :

[poky]$ ls  meta-poky/recipes-core/psplash/
 files  psplash_git.bbappend

Il contient un fichier .bbappend avec le même nom que la recette .bb du répertoire précédent. Il s’agit d’une extension de recette, qui est prise en compte après la recette principale et peut donc venir modifier son contenu avant de l’interpréter.

Il est important de bien comprendre que bitbake charge d’abord en mémoire toutes les recettes et extensions en analysant leurs contenus (étape «Parsing recipes») avant d’organiser le travail (étape «Initialising tasks») puis de réaliser les opérations nécessaires (étape «Executing RunQueue Tasks»). Il est donc possible pour une extension de recette .bbappend de surcharger le contenu précédent d’une recette .bb et de modifier son comportement.

Voyons le contenu de cette extension :

[poky]$ cat  meta-poky/recipes-core/psplash/psplash_git.bbappend
FILESEXTRAPATHS_prepend_poky := "${THISDIR}/files:"

Il s’agit d’un contenu que l’on retrouve très souvent dans les fichiers .bbappend avec de légères variations. Nous l’avons vu dans la séquence précédente, contrairement aux langages de programmation habituels, il y a une véritable interprétation de la partie gauche d’une affectation. Le caractère souligné (underscore) «_» sert à préfixer un opérateur qui précise ou limite la portée de cette affectation. La partie gauche signifie ici «Lors de la compilation d’une image Poky» (_poky) «ajouter au début» (_prepend) de la variable FILESEXTRAPATHS.

L’affectation «:=» indique que l’interprétation de la partie droite doit se faire dès la lecture du fichier. Avec une affectation «=», elle serait différée au moment de l’analyse de toutes les variables lues. Ceci nous garantit que l’on prend en compte immédiatement le contenu de la variable THISDIR. Comme son nom l'indique, cette dernière représente le répertoire courant, celui de l'extension de recette.

La partie droite de l’affectation permet de préciser le sous-dossier files/ qui est juste à côté de la recette. On notera qu’il est suivi d’un caractère deux-points «:».

La variable FILESEXTRAPATHS contient la liste des chemins dans lesquels on recherche les fichiers nécessaires pour la réalisation d’une recette. Les chemins de la liste sont séparés par des deux-points «:» et ils sont parcourus dans l’ordre de la liste.

En ajoutant le répertoire files/ accompagnant cette extension de recette au début de la liste, on s’assure que les fichiers qu’il contient auront précédence sur ceux de la recette initiale. Ici, le nom du répertoire (files/) est le même que le répertoire de la recette initiale, mais cela n'est pas obligatoire.

Voyons ce que contient ce nouveau répertoire files/ :

[poky]$ ls  meta-poky/recipes-core/psplash/files/
psplash-poky-img.h
[poky]$

Le fichier présent dans l’arborescence meta-poky/ indiqué vient donc remplacer celui de l’arborescence meta/. Ceci permet d’afficher une image personnalisée au démarrage. Nous pouvons réaliser le même type de modification pour afficher notre propre splashscreen.

Créons un répertoire de travail dans notre layer, avec le même nom que la recette initiale :

[poky]$ cd  ../meta-my-layer
[meta-my-layer]$ mkdir  -p  recipes-core/psplash/files
[meta-my-layer]$ cd  recipes-core/psplash/files/
[files]$

Après avoir consulté la documentation de psplash, je crée avec Gimp une image de dimension 640×400 pixels que j’exporte au format PNG. J’ai fait plusieurs essais pour obtenir la dimension qui me convient (et qui est légèrement différente de l’originale). Vous pouvez créer votre propre image ou télécharger celle-ci.

[files]$ ls

J’utilise l’outil gdk-pixbuf-csource (fourni sur ma machine par le package libgdk-pixbuf2.0-dev) pour lui demander de convertir mon image PNG en fichier header pour le langage C.

[files]$ gdk-pixbuf-csource  --macros  my-splash.png  > psplash-poky-img.h

Il est nécessaire de modifier quelques éléments de l’image, que l’on peut automatiser avec les lignes sed suivantes :

[files]$ sed  -i  -e  "s/MY_PIXBUF/POKY_IMG/g"  psplash-poky-img.h
[files]$ sed  -i  -e  "s/guint8/uint8/g"  psplash-poky-img.h

Nous avons obtenu le fichier header représentant l'image. Il nous faut créer le fichier d’extension de recette, de la même manière que celui de meta-poky.

[files]$ cd  ..
[psplash]$ nano  psplash_git.bbappend

Le fichier ne contient que la ligne indiquant que le contenu du répertoire files/ doit être plus prioritaire lors de la recherche d’un fichier.

FILESEXTRAPATHS_prepend := "${THISDIR}/files:"

Nous pouvons alors regénérer et tester notre image.

[psplash]$ cd  ../../../build-qemu/
[build-qemu]$ bitbake  my-image

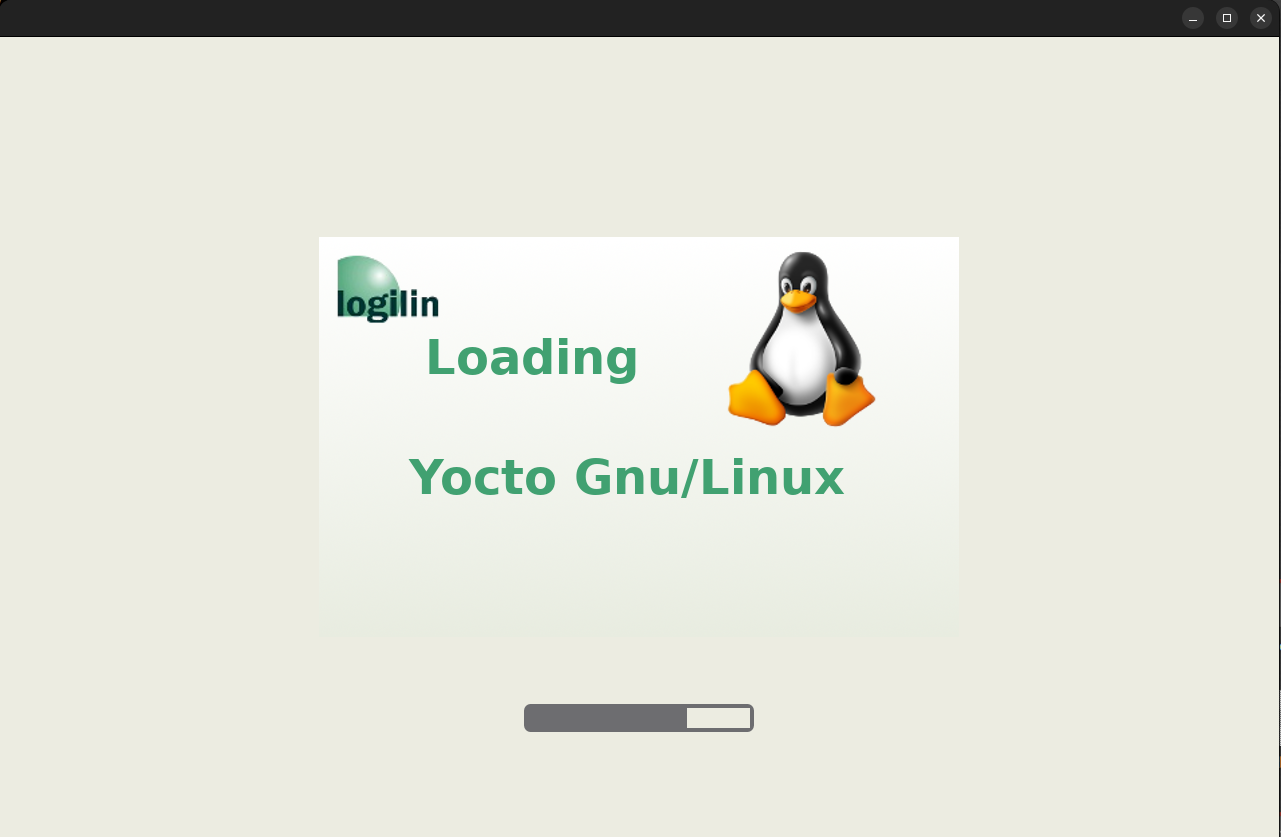

Au démarrage, nous avons le plaisir de voir notre splashscreen personnalisé apparaître comme sur la figure II.3-1.

Nous voyons ainsi comment remplacer un fichier complet proposé par une recette. Cela peut être utile dans de nombreux cas, principalement pour des éléments de configuration système (nous le retrouverons par exemple pour ajuster la configuration du réseau).

Néanmoins d’autres modifications peuvent être nécessaires, celles qui consistent à modifier une petite partie d’un fichier. Par exemple quelques lignes d’un fichier source avant compilation. Pour cela on préfère la méthode du patch.

Ajout d'un patch dans une recette

Nous allons commencer par produire et faire appliquer un patch sur un fichier fourni directement par une recette, sans qu'il y ait de compilation. Je vous propose par exemple de prendre la recette «base-files» qui se trouve dans le répertoire meta/recipes-core/ de Poky. Comme son nom l’indique il s’agit d’une recette qui fournit directement des fichiers de base situés dans son sous-répertoire base-files/. L’un d’eux est «profile», qui est copié dans le répertoire etc/ de la cible. Il configure des variables d’environnement du shell comme PATH, PS1, TERM, EDITOR… avec des valeurs par défaut que l’utilisateur pourra surcharger s’il le souhaite.

La variable EDITOR justement, qui indique l’éditeur préféré de l’utilisateur. Son contenu est pris en compte par exemple lorsqu'il faut enregistrer un message de commit pour git ou éditer un fichier de programmation horaire (crontab). Cette variable est initialisée à la valeur «vi». Mais nous avons installé sur notre image l'éditeur nano, il serait dommage de ne pas en profiter. Créons donc un patch pour modifier cette ligne du fichier.

Lorsque le patch à créer concerne les fichiers fournis par une recette, comme c'est le cas ici, le plus simple est d'appeler manuellement diff. Lorsqu'il s'agira de modification des fichiers d'un projet téléchargé avec git par exemple, on préférera faire appel au système de gestion de version pour produire le patch. Nous en verrons un exemple dans la séquence IV.3.

Pour commencer je crée une copie temporaire du répertoire base-files/ qui contient tous les fichiers. Je l’effacerai quand j’aurai fini de préparer le patch, je reste donc dans mon répertoire de travail initial.

[build-qemu]$ cp  -R  ../poky/meta/recipes-core/base-files/base-files  base-files-origin

J’en crée une deuxième copie où je ferai la modification.

[build-qemu]$ cp  -R  ../poky/meta/recipes-core/base-files/base-files  base-files-modified

Puis j’édite le fichier profile du répertoire base-files-modified/ pour remplacer la ligne :

EDITOR="vi"            # needed for packages like cron, git-commit

par :

EDITOR="nano"          # needed for packages like cron, git-commit

Je vérifie que le patch puisse être créé correctement :

[build-qemu]$ diff  -ruN  base-files-origin/  base-files-modified/
diff -ruN base-files-origin/profile base-files-modified/profile
--- base-files-origin/profile   2021-07-22 06:13:49.521228698 +0200
+++ base-files-modified/profile 2021-07-22 06:14:49.020848341 +0200
@@ -60,7 +60,7 @@
        fi
 fi

-EDITOR="vi"                    # needed for packages like cron, git-commit
+EDITOR="nano"                  # needed for packages like cron, git-commit
 export PATH PS1 OPIEDIR QPEDIR QTDIR EDITOR TERM

 umask 022

Le patch est correct, je l’enregistre en créant un répertoire base-files/ dans notre layer personnalisé, avant de supprimer les deux répertoires temporaires.

[build-qemu]$ mkdir  -p  ../meta-my-layer/recipes-core/base-files/files/
[build-qemu]$ diff  -ruN  base-files-origin/  base-files-modified/  > ../meta-my-layer/recipes-core/base-files/files/001-prefer-nano-to-vi-in-profile.patch
[build-qemu]$ rm  -rf  base-files-origin/  base-files-modified/

Nous avons obtenu ainsi notre fichier de patch. Il doit nécessairement avoir une extension «.patch». Il est recommandé de lui donner un nom significatif (par exemple prefer-nano-to-vi-in-profile) et l'usage veut que le nom du fichier commence par un nombre qui permettra d'ordonner les patches dans le cas où plusieurs sont fournis (les patches pouvant modifier successivement les mêmes fichiers, l'ordre d'application est important).

Je crée ensuite une extension de recette dans le répertoire base-files/ de notre layer, en vérifiant au préalable le nom de la recette à surcharger :

[build-qemu]$ ls  ../poky/meta/recipes-core/base-files/
base-files  base-files_3.0.14.bb

Lorsque le fichier d’extension s’applique à une version spécifique d’une recette (par exemple 3.0.14 uniquement), on le nomme base-files_3.0.14.bbappend. Attention, le caractère souligné (underscore) «_» dans le nom de recette a une véritable signification : il permet de distinguer le nom du package (qui ne peut donc pas contenir de souligné, uniquement des tirets «-» pour séparer les mots) de son numéro de version.

Si l'extension s'applique à plusieurs versions de la recette, on utilise le caractère générique pourcent «%» dont le rôle rapelle celui de l’astérique «*» dans les motifs du shell :

En toute rigueur un patch s'applique à une version spécifique d'un fichier, même s'il est peu probable que le fichier profile change beaucoup d'une version à l'autre de la recette base-files. Je crée donc la recette suivante :

[build-qemu]$ nano ../meta-my-layer/recipes-core/base-files/base-files_3.0.14.bbappend
    FILESEXTRAPATHS_prepend := "${THISDIR}/files:"
    SRC_URI += "file://001-prefer-nano-to-vi-in-profile.patch"

Comme auparavant nous ajoutons le chemin du sous-répertoire contenant notre patch dans FILESEXTRAPATHS. Notre répertoire étant inséré en tête (_prepend) notre fichier sera donc choisi plus prioritairement que celui de la recette initiale. Notons que l’utilisation de «+=» ne fonctionnerait pas, car il utilise toujours une espace comme caractère de séparation et non un deux-points.

On ajoute notre patch à la liste des fichiers appartenant à la recette (variable SRC_URI). Son extension «.patch» suffit à ce qu’il soit pris en compte correctement par bitbake. On peut relancer la génération de l’image.

[build-qemu]$ bitbake  my-image

Et nous testons notre résultat :

mybox login: root
Password: (linux)
root@mybox:~# echo  $EDITOR
nano
root@mybox:~#

La variable d’environnement est bien initialisée avec la modification apportée par notre patch.

Patch sur un fichier source de package

Le patch que nous avons développé dans l’exemple précédent était produit et appliqué sur un fichier présent dans une recette. Nous allons à présent voir comment produire un patch s’appliquant sur un fichier source d’un package téléchargé et compilé par une recette.

Pour continuer avec les packages que nous avons déjà installés, je vous propose de travailler sur nano. La première chose à faire est de regarder le fichier de recette pour voir comment bitbake obtient les sources du package.

Nous savons déjà que la recette pour nano est fournie par le layer meta-oe de meta-openembedded. Il nous suffit de jeter un coup d'oeil rapide dans les sous-répertoires de meta-oe pour trouver cette recette. Nous verrons dans la séquence IV-1 comment rechercher une recette dont nous connaissons seulement le nom en parcourant tous les layers mentionnés dans notre fichier conf/bblayers.conf.

[build-qemu]$ cat  ../meta-openembedded/meta-oe/recipes-support/nano/nano_5.6.bb
DESCRIPTION = "GNU nano (Nano's ANOther editor, or \
Not ANOther editor) is an enhanced clone of the \
Pico text editor."
HOMEPAGE = "http://www.nano-editor.org/"
SECTION = "console/utils"
LICENSE = "GPLv3"
LIC_FILES_CHKSUM = "file://COPYING;md5=f27defe1e96c2e1ecd4e0c9be8967949"

DEPENDS = "ncurses file"
RDEPENDS_${PN} = "ncurses-terminfo-base"

PV_MAJOR = "${@d.getVar('PV').split('.')[0]}"

SRC_URI = "https://nano-editor.org/dist/v${PV_MAJOR}/nano-${PV}.tar.xz"
SRC_URI[sha256sum] = "fce183e4a7034d07d219c79aa2f579005d1fd49f156db6e50f53543a87637a32"
UPSTREAM_CHECK_URI = "https://ftp.gnu.org/gnu/nano"

inherit autotools gettext pkgconfig

PACKAGECONFIG[tiny] = "--enable-tiny,"

Nous pouvons remarquer que la variable SRC_URI qui décrit la provenance des fichiers source indique l’URL suivante pour le téléchargement.

SRC_URI = "https://nano-editor.org/dist/v${PV_MAJOR}/nano-${PV}.tar.xz"

Deux variables sont mises à contribution dans ce chemin : PV et PV_MAJOR. La variable PV (Package Version) est omniprésente dans les recettes de Yocto, elle est automatiquement remplie par bitbake avec le numéro de version du package concerné. Comment ce numéro est-il obtenu ? Simplement grâce au nom du fichier de recette. Il s’agit ici de «nano_5.6.bb», donc PV est remplie avec la chaîne trouvée à droite du symbole underscore, soit «5.6».

La variable PV_MAJOR est définie juste au-dessus de SRC_URI grâce à un petit morceau de script Python en-ligne qui extrait la première portion de PV en se basant le caractère point «.» comme séparateur. Ici, il s’agit donc de «5». Autrement dit, l’URL devient : https://nano-editor.org/dist/v5/nano-5.6.tar.xz.

Téléchargeons ce package dans notre répertoire de travail :

[build-qemu]$ wget https://nano-editor.org/dist/v5/nano-5.6.tar.xz
  [...]
2021-07-22 09:22:05 (10,4 MB/s) - «nano-5.6.tar.xz» enregistré [1431976/1431976]

Comme nous l'avions fait précédemment avec le package base-files, nous extrayons l'archive en deux versions pour utiliser diff après modification.

[build-qemu]$ tar  xf  nano-5.6.tar.xz
[build-qemu]$ mv  nano-5.6  nano-5.6-origin
[build-qemu]$ tar  xf  nano-5.6.tar.xz
[build-qemu]$ mv  nano-5.6  nano-5.6-modified
[build-qemu]$

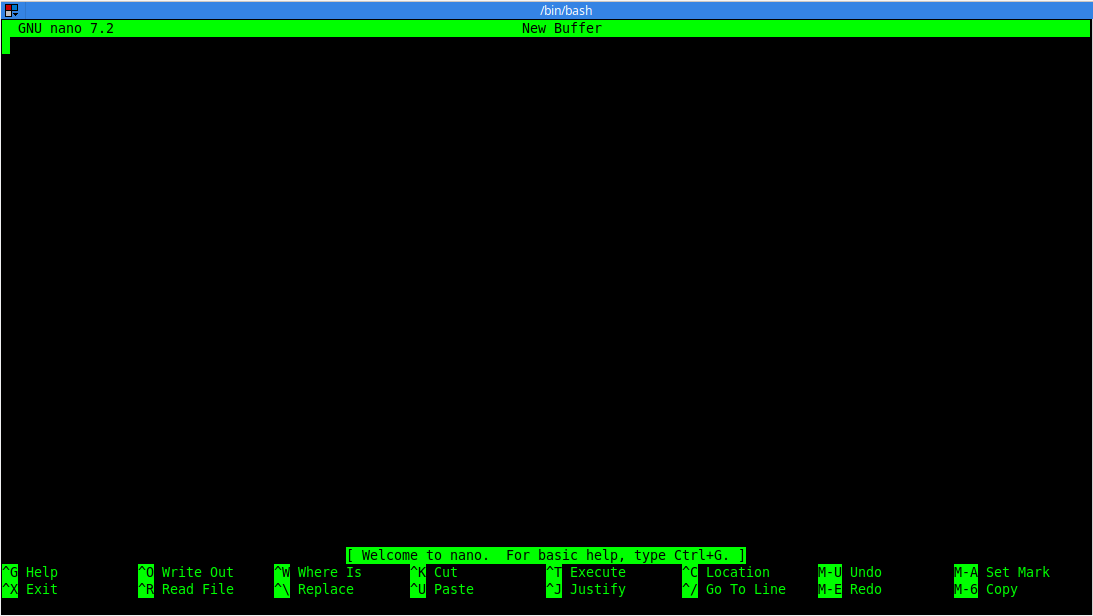

Pour cet exemple, je cherche à faire une modification simple mais assez facilement visible. Par exemple, je propose de modifier le texte de bienvenue qui apparaît lorsqu'on lance «nano» sans argument juste au-dessus des deux lignes rappelant les raccourcis clavier. On voit ce texte sur la figure II.3-2.

Nous pouvons trouver le message de bienvenue dans le fichier nano-5.6-modified/src/nano.c à la ligne 2510 :

statusbar(_("Welcome to nano.  For basic help, type Ctrl+G."));

Je le modifie pour le remplacer par :

statusbar(_("Welcome to my patched version of nano."));

Puis je produis un patch entre les deux versions :

[build-qemu]$ diff -ruN nano-4.4-origin/ nano-4.4-modified/ > 001-custom-welcome-message.patch

Utilisation de recipetool

Maintenant que notre fichier de patch est prêt, il nous reste à le stocker dans un répertoire de notre layer, puis écrire une extension de recette au format «.bbappend» pour nano comme nous l'avons déjà fait pour base-files.

Un outil fourni par Yocto peut nous aider à réaliser cette tâche un peu répétitive : recipetool.

Cet utilitaire est conçu pour créer ou modifier des recettes, permettant ainsi d'ajouter assez facilement des patches, des fragments de configuration, etc. Personnellement, je l'utilise surtout lors de la customisation du contenu du kernel Linux ou de busybox.

Nous allons demander à recipetool de créer une extension pour la recette de nano dans le layer meta-my-layer et d'ajouter le patch que nous venons de produire.

[build-qemu]$ recipetool  appendsrcfile  ../meta-my-layer/  nano  001-custom-welcome-message.patch
NOTE: Starting bitbake server...
  [...]
NOTE: Writing append file /home/cpb/Yocto-lab/meta-my-layer/recipes-support/nano/nano_5.6.bbappend
NOTE: Copying 001-custom-welcome-message.patch to /home/cpb/Yocto-lab/meta-my-layer/recipes-support/nano/nano/001-custom-welcome-message.patch

Nous voyons que recipetool a créé un sous-répertoire de notre layer pour nano. Il l'a placé dans l'arborescence recipes-support/, respectant ce qui existait dans le layer meta-openembedded original.

[build-qemu]$ ls  ../meta-my-layer/
conf         README        recipes-custom   recipes-support
COPYING.MIT  recipes-core  recipes-example
[build-qemu]$ ls  ../meta-my-layer/recipes-support/
nano
[build-qemu]$ ls  ../meta-my-layer/recipes-support/nano/
nano  nano_5.6.bbappend

Je n'ai pas utilisé l'option «-w» (comme wildcard, caractère générique) de recipetool, aussi celui-ci crée une extension de recette pour la version exacte de nano présente dans le layer original (5.6). Si j'avais employé cette option, il aurait créé une extension du nom de nano_%.bbappend qui aurait concerné n'importe quelle version de nano. Ceci est déconseillé lorsqu'on fait un patch sur du code source amené à bouger entre les versions successives d'un projet.

Le sous-répertoire nano/ du répertoire d'extension joue le même rôle que le sous-répertoire files/ que nous avions créé avec base-files : il abrite le patch à appliquer.

[build-qemu]$ ls  ../meta-my-layer/recipes-support/nano/nano
001-custom-welcome-message.patch

L'extension de recette est simple et rappelle celle que nous avions écrite précédemment :

[build-qemu]$ cat  ../meta-my-layer/recipes-support/nano/nano_5.6.bbappend
SRC_URI += "file://001-custom-welcome-message.patch;subdir=nano-5.6"

FILESEXTRAPATHS_prepend := "${THISDIR}/${PN}:"

Nous pouvons relancer le build de notre système :

[build-qemu]$ bitbake  my-image

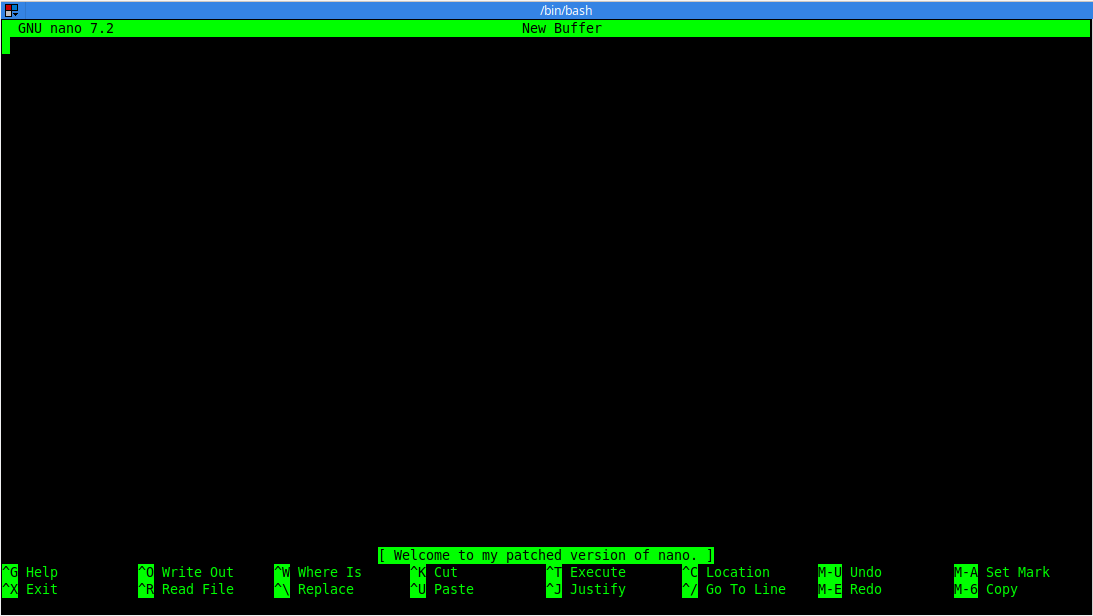

Puis sur notre cible virtuelle, nous pouvons admirer le résultat de notre patch en lançant la commande nano, comme on le voit sur la figure II.3-3.

@@@

Conclusion

Nous avons vu dans cette séquence comment modifier le comportement de recettes existantes sans toucher aux fichiers originaux, avec différentes approches selon le type de modification à apporter.

Le principe des extensions grâce aux fichiers .bbappend est très puissant et permet de garantir la pérennité des modifications que l’on apporte même si les versions des packages d’origine évoluent.

Les deux premières parties de ce cours en ligne nous ont permis de voir comment créer une image de Linux embarqué pour une architecture cible de notre choix, et d’ajuster son contenu. Il est temps à présent de s’intéresser à l’ajout de notre propre code, ce qui sera l’objet de la troisième partie.

Ce document est placé sous licence Creative Common CC-by-nc. Vous pouvez copier son contenu et le réemployer à votre gré pour une utilisation non-commerciale. Vous devez en outre mentionner sa provenance.
